详细说明
装配式热电偶
|
|
|
|
|
|
|
|
|
|
|
无固定装置热电偶 |
固定螺纹式热电偶 |
活动法兰式热电偶 |
固定法兰式热电偶 |
活络管接头式热电偶 |
固定螺纹锥形热电偶 |
直形管接头式热电偶 |
固定螺纹接头式热电偶 |
活动螺纹管接头式热电偶 |
本厂主要生产热电偶、热电阻等一次仪表、生产的装配式热电偶采用国际IEC标准。同时，采用机械电子工业部热电偶统一设计的系列、型谱。
概述
工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我公司生产符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。
装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
可选型号
B型、S型、K型、E型
主要技术参数
测量范围及基本误差限
|
热电偶类别 |
代号 |
分度号 |
测量范围 |
基本误差限 |
|
镍铬－康铜 |
WRK |
E |
0－800℃ |
±0.75%t |
|
镍铬－镍硅 |
WRN |
K |
0－1300℃ |
±0.75%t |
|
铂铑13-铂 |
WRB |
R |
0-1600℃ |
±0.25%t |
|
铂铑10－铂 |
WRP |
S |
0－1600℃ |
±0.25%t |
|
铂铑30－铂铑6 |
WRR |
B |
0－1800℃ |
±0.25%t |
注：t为感温元件实测温度值（℃）
热电偶时间常数
|
热惰性级别 |
时间常数（秒） |
热惰性级别 |
时间常数（秒） |
|
Ⅰ |
90－180 |
Ⅲ |
10－30 |
|
Ⅱ |
30－90 |
Ⅳ |
＜10 |
◆热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
◆热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
◆绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
◆高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。
|
规定的长时间使用温度（℃） |
试验温度（℃） |
绝缘电阻值（Ω） |
|
≥600 |
600 |
72000 |
|
≥ 800 |
800 |
25000 |
|
≥1000 |
1000 |
5000 |

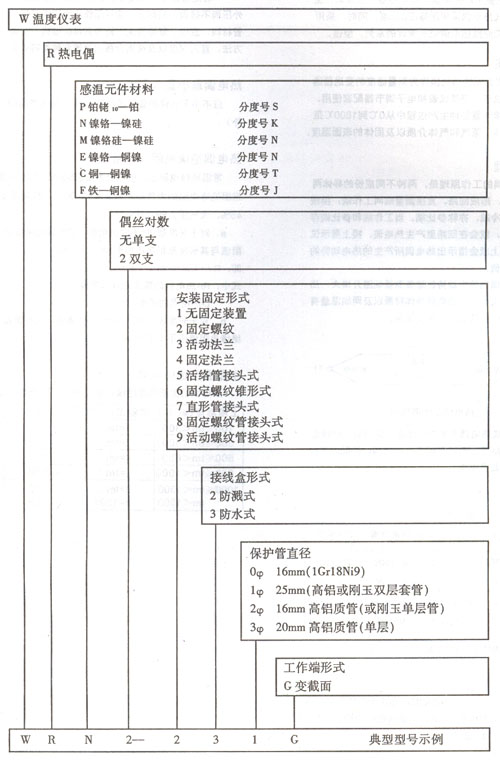

型号命名方法
|
|
|
|
|
无固定装置热电偶 |
固定螺纹式热电偶 |
活动法兰式热电偶 |
|
|
|
|
|
固定法兰式热电偶 |
活络管接头式热电偶 |
固定螺纹锥形热电偶 |
|
|
|
|
|
直形管接头式热电偶 |
固定螺纹接头式热电偶 |
活动螺纹管接头式热电偶 |
