详细说明

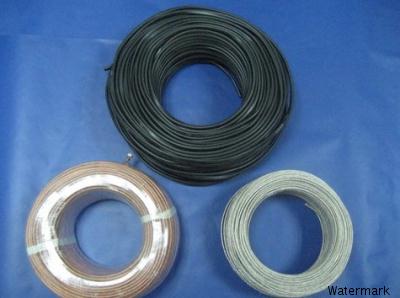

产品简介
热电偶用补偿导线的作用是用来延伸热电偶的冷端,与测温仪连接构成测温系统。本产品等效采用IEC584-3《热电偶第三部分——补偿导线》国际标准。产品技术优于GB4989-94《热电偶用补偿导线》国家标准,耐热补偿导线绝缘层和护层选用进口优质氟塑料,并采用了整体连续挤出新工艺,使该产品具有优良的防水、耐酸、碱、耐化学试剂、耐磨、耐油、耐老化和不燃之性能,可浸入油水中长期使用,使用温度在-60~260℃,属于当代国际先进水平。产品主要应用于各种测温装置,已被广泛用于石油、化工、冶金、电力等部门。
型号示意图
SC H S 2 x 1.5 F B R P GB4989 — 94
SC: 型号,包括SC、RC、KCA、KCB、KX、NC、NX、EX、JX、TX;
H: 耐热等级,包括G、H;
S: 允差等级(普通级不标);
2: 线芯数(单对或多对);
1.5: 线芯单芯截面;
F: 绝缘层材料(F、V100、V70);
B: 护套材料(B、F、V100、V70);
R: 线芯软线(硬线不标);
P: 有屏蔽线(无屏蔽线不标);
GB4989:标准编年;
94: 标准年号
符号
S—表示热电特征允差为精密级的补偿导线;
G—表示一般用补偿导线;
H—表示耐热用补偿导线;
R—表示多股补偿导线;
P—表示有屏蔽线的补偿导线;
V—聚氯乙烯材料;
F—聚四氟乙烯材料;
B—无碱玻璃丝材料;
HF4—聚四氟绕包、玻纤沙编织;
结构特征、绝缘层、护层材料、使用温度:
R多股软线芯,P屏蔽型
绝缘层和护层 |
使用温度 |
||
材料 |
符号 |
||
聚氯乙烯 |
PVC |
-25~70℃ -25~105℃ |
|
聚全氟乙丙烯 |
FEP |
-60~205℃ |
|
可溶性聚四氟乙烯 |
PFA |
-60~260℃ |

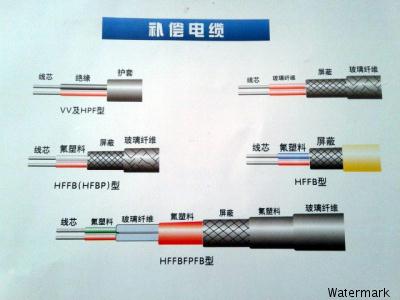

绝缘示意 |
|||||||
护层 |
绝缘层 |
合金丝 |
护层 |
屏蔽层 |
绝缘层 |
合金丝 |
|
|
|
||||||
主要技术指示
补偿导线型号按产品的品种划分为SC、KC、EX、JX、TX、NC;
其中:1)型号第一个 与热电偶的分度号对应;
2)字母“X”表示延伸型补偿导线(型别);
3)字母“C”表示补偿性补偿导线(型别);
注:SC型补偿导线可配用R型分度号热电偶。
使用分类、允差等级、护层着色标志
使用 分类 |
标示 |
允差等级和护层着色 |
|
普通级 |
精密级 |
||
一般用 |
G |
黑色 |
灰色 |
耐热用 |
H |
黑色 |
灰色 |
示例:
1. 配K型偶补偿导线,单线标称截面1.5mm²,一般用普通级补偿型补偿导线表示为:KC-G-VV2*1.5GB/T 4989-94
2. 耐热用精密级屏蔽补偿型补偿导线表示为:KCA-HS-FFP2*1.5GB/T 4989-94
3. 耐热用精密级屏蔽软线延伸型补偿导线表示为:KX-HS-FFRP2*1.5GB/T 4989-94;
注:
1. 偿导线成品的线芯间和线芯与屏蔽间的绝缘电阻,在温度为20℃时,每10m不小于5MΩ。
2. 补偿导线成品耐热老化温度在275℃/24小时前后进行5倍外径的卷绕实验,经电压500V/1分钟不击穿。
3. 耐热用补偿导线的防水试验。从成品中取出1.5M的试样端部外露放入40℃±2℃的恒温器中,经240小时(10天)后,导线线芯间和线芯与屏蔽间每米电阻值应不小于25MΩ。
4. 耐热用补偿导线的防水试验。从成品中取出1.5M的试样端部外露放入40℃±2℃的95%的浓度硫酸溶液中,经240小时(10天)后,导线线芯间和线芯与屏蔽间每米电阻值应不小于25MΩ。
5. 补偿导线技术条件条例GB/T4989-94标准,等效IEC-584-3标准
